Componentes de red

  1. Tarjeta de red
También denominada NIC (Network Interface Card), es la interfaz que permite conectar nuestro equipo a la red. Transforman las ondas de los cables de red a lenguaje informático. Normalmente se instalan en las ranuras de expansión de nuestro equipo, o a través del puerto USB (en algunas tarjetas sin cable).

Cada tarjeta tiene un identificador hexadecimal único de 6 bytes, denominado MAC (media access control). Pueden ser:


  • Ethernet: Conector RJ-45, similar al del teléfono. Su uso está destinado a cable
  • Inalámbricas: Usan antenas y receptores para recibir la señal inalámbrica.


2. Dispositivos electrónicos de interconexión

Centralizan todo el cableado de una red.Tienen que tener, como mínimo, tantos puntos de conexión o puertos como equipos queramos conectar a nuestra red. Hay dos tipos de dispositivos, denominados: Concentrador (HUB) Conmutador (SWITCH


  • Concentrador (HUB) :  Recibe un paquete de datos a través de un puerto y lo transmite al resto. Esto provoca que la información no la reciba sólo el equipo al cual va dirigida sino también los demás, lo que puede implicar un problema de saturación de la red cuando el número de paquetes de datos es elevado.

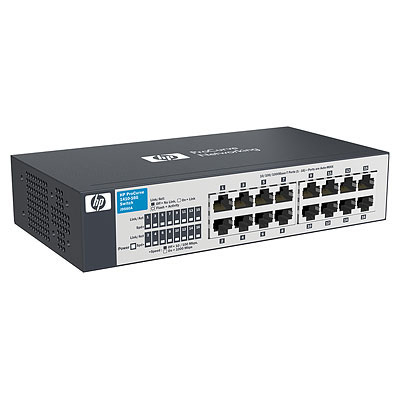

  • Conmutador  (SWITCH): Almacena las direcciones MAC de todos los equipos que están conectados a cada uno de sus puertos. Cuando recibe un paquete , revisa la dirección MAC a la que va dirigido y reenvía el paquete por el puerto que corresponde a esa dirección, dejando los demás libres de tránsito. Esta gestión más avanzada de la red permite mayor tránsito de datos sin saturarla.




3. Puntos de accesoinalámbrico


Realiza las mismas funciones que los concentradores, pero utilizando ondas.




4. Estaciones de trabajo ( Workstations)


Son los ordenadores utilizados que están conectados a la red.



5. Router

Es un dispositivo destinado a interconectar diferentes redes entre sí. Por ejemplo, una
LAN con una WAN o con Internet. Es capaz de guiar el tráfico por el camino más adecuado, conectar redes, gestionar direcciones IP, y conecta los dispositivos a internet.




6. Servidores

Un servidor es una aplicación en ejecución capaz de atender las peticiones de un cliente y devolverle una respuesta en concordancia. Hay de dos tipos :

  • Servidores dedicados: Un servidor dedicado es un ordenador comprado o arrendado que se utiliza para prestar servicios dedicados, generalmente relacionados con el alojamiento web y otros servicios en red
  • Servidores no dedicados: Los no dedicados son aquellos que ejecutan varias aplicaciones y que por lo tanto se dedican a más de una tarea. No dedicándose en exclusiva a ninguna, sino que reparte su tiempo de procesador entre varias aplicaciones
7. El cableado estructurado

Es el medio físico por el que viaja la información de los equipos hasta los concentradores o conmutadores. Esta información se puede transmitir a través de señales eléctricas, utilizando cables de pares trenzados, o  utilizando cables de fibra óptica.

  • El cable de par trenzado: Es el cable más utilizado actualmente para redes locales. Está formado por cuatro pares de hilos. Cada par está trenzado para evitar interferencias radioeléctricas. La cantidad de veces que gira sobre sí mismo al trenzarse se denomina categoría y determina sus prestaciones.Los problemas que presenta  es la pérdida de señal y las perturbaciones electromagnéticas producidas por los aparatos eléctricos que afectan a las señales transmitidas.

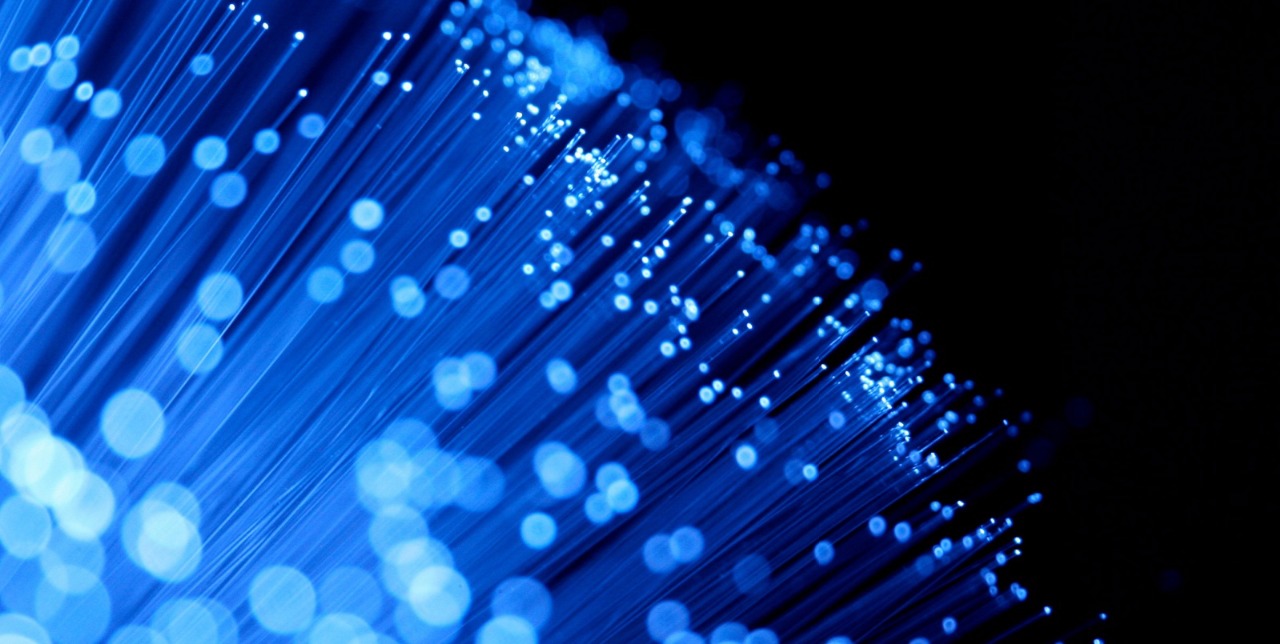

  • La fibra óptica: Está formada por filamentos de vidrio transparentes, tan finos como un cabellos humano, y son capaces de transportar los paquetes de información como haces de luz producidos por un láser.
